正航整理拖拉機、內燃機用電磁式電流表產品質量分等

1 范圍
本標準規定了拖拉機、內燃機用電磁式電流表產品質量分等、試驗方法和檢驗規則。
本標準適用于拖拉機、內燃機用電磁式電流表（以下簡稱電流表）產品質量的檢測和等級評定。
2 引用標準
下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準版本的可能性。
GB/T 2828—1987 逐批檢查計數抽樣程序及抽樣表（適用于連續批的檢查）
JB/T 9843—1999 拖拉機、內燃機用電磁式電流表
3 一般要求
3. 1 電流表的質量分等應符合本標準的要求，并按照經規定程序批準的產品圖樣和技術文件制造。
3. 2 電流表的零、部件應符合有關標準的規定。
3. 3 試驗方法和檢驗規則應符合第6 章和第7 章的規定。
4 產品質量的分等
按電流表產品的技術水平和質量水平分為合格品和一等品。達不到合格品指標的為不合格品。
5 產品質量等級指標
5. 1 結構尺寸
電流表結構尺寸應符合按規定批準的產品圖樣和技術文件的要求。
5. 2 外觀
5. 2. 1 正面密封圈壓裝均勻。
5. 2. 2 保護層應均勻，無明顯的氣泡、斑點、銹蝕和脫落等缺陷。
5. 2. 3 玻璃或其它透明材料不得有損壞及影響讀數的缺陷。
5. 2. 4 刻度盤上的刻線、符號、數字及其它標志應清晰、準確。
5. 2. 5 顯露部分不應有刺眼的光澤。
5. 2. 6 指針應平直，指示端應伸入分度線內，與刻度盤平面間的距離應在1~3mm 范圍內。其指針軸線應位于零分度線內。
5. 2. 7 各部位應裝配牢固，緊固件不得有松動現象。零部件不得有裂紋和影響使用性能的缺陷。
5. 3 漆層
除符合5.2.2 外，漆層應附著牢固。經受溫度影響試驗后無皺縮和起皮現象。
濕熱型電流表經受交變濕熱試驗后，底漆不得脫落，面漆脫落不應超過3 個方格。
5. 4 鍍層
除符合5.2.2 外，鍍層表面色澤應光亮，結合應牢固。
濕熱型電流表經受交變濕熱試驗后，鍍層表面不得出現腐蝕破壞。
5. 5 指針偏轉平穩性
電流表的指針應平衡，當電流平穩變化時，指針應平穩移動，不應有跳動和停滯現象。
5. 6 基本誤差
電流表的基本誤差在刻度盤工作部分所有分度線上為兩上限值之和的±7.5%。
5. 7 阻尼
電流表指針的阻尼時間不應超過3s。
5. 8 過載
刻度盤上限值小于50A 的電流表應承受其3 倍上限值電流的試驗；刻度盤上限值等于或大于50A的電流表應能承受其2 倍上限值的試驗。試驗后應符合5.5 和5.6 的規定。
5. 9 耐電壓
電流表應能耐頻率為50Hz，實際正弦波電壓550V，歷時1min 的試驗。試驗后應無擊穿和損壞。
5. 10 溫度影響
電流表在按工作環境溫度范圍進行溫度影響試驗時，由此引起示值改變的值為刻度盤上兩上限值之和的5%。試驗后應符合5.3、5.5 和5.6 的規定。
5. 11 耐振動

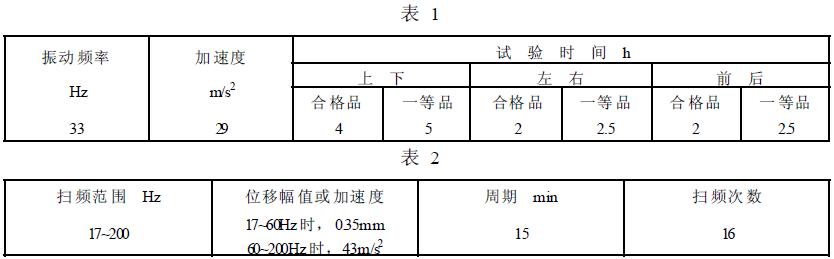

電流表應能承受試驗參數符合表1 的定頻振動和表2的掃頻振動。試驗后應符合5.2.7 和5.5 的規定，且其示值改變的值相對于試驗前為刻度盤兩上限值之和的5%。
