本系統以微控制器P80C592為節點的核心，結合的外圍設備，可實現對溫度和濕度的監測和控制。每分站使用32個溫濕度傳感器分裝，2臺空調機，2臺除濕機，1臺通風設備。網絡拓?fù)浣Y(jié)構采用總分布式結構。

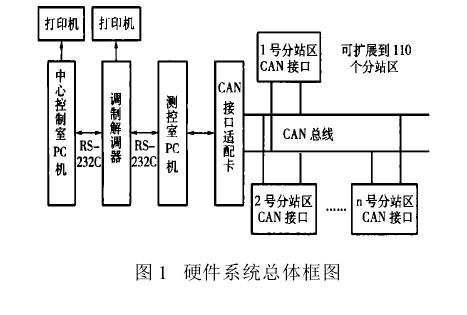

外圍設備有顯示器、鍵盤、報警器和打印機，數據存儲采用非易失EEPROM存儲器，繼電器控制空調機、除濕機和通風設備。遠程控制中心機通過RS-232C串行通訊接口與控制微機相聯系，控制微機通過CAN總線控制智能分站，智能分站完成數據采集、處理和設備控制。實現遠程通訊，數據傳輸，遠程控制，遠程校正等功能。系統硬件結構框圖如圖1所示。





溫濕度傳感器將溫度和濕度的各參數變化轉變?yōu)橄鄳?yīng)的弱電流信號。電流信號經信號放大器放大后送到A/D轉換器轉換成相應的數字電流值，再送單片機進行處理。單片機依據不同的傳感器進行數值濾波、補償和線性等運算后送入液晶顯示屏實時顯示，同時把數據存入EEPROM中。
這些數據可以通過本機按鍵在液晶顯示屏上直接讀取和清除，通過功能鍵進入功能模塊，設置預定參數等，還可以通過控制計算機直接讀取數據。打印機實時打印數據，當溫度和濕度不在預置范圍內時，報警器發出警報。輸出控制信號經繼電器直接控制驅動設備的啟停來調節陣地溫濕度值。http://m.huacao1996.com
